Zašto loše zbijanje povećava rizik od kolotraga?

Zašto loše zbijanje povećava rizik od kolotraga?

Loše zbijanje povećava rizik od kolotraga asfaltnog kolnika ostavljajući prekomjerne zračne šupljine i neadekvatno konsolidiranu strukturu agregata. U ponovljenom prometu, smjesa se može nastaviti zgušnjavati ili deformirati kroz preraspodjelu čestica, posebno kada su temperature kolnika visoke i teška vozila se kreću sporo.

Ovaj članak objašnjava odnos između zbijenosti polja, zračnih šupljina, temperature mješavine, operacija kotrljanja i dugotrajne deformacije kolnika. Također pruža praktične provjere koje izvođači radova i laboratoriji za kontrolu kvalitete mogu koristiti za prepoznavanje problema sa zbijanjem prije nego što prerastu u skupe kolotrage na stazi kotača.

Kako loše zbijanje uzrokuje kolotrage na asfaltu

Zgušnjavanje nakon izgradnje pod stalnim prometom

Asfaltne mješavine dizajnirane su za postizanje određene gustoće nakon izgradnje. Kada je zbijanje neadekvatno, kolnik može sadržavati više zračnih šupljina nego što je predviđeno, ostavljajući prostora česticama agregata da se pomaknu bliže jedna drugoj pod opetovanim opterećenjem kotača. Kako kamioni i autobusi prolaze preko istih putanja kotača, smjesa može postupno postati gušća i površina kolnika može se slegnuti.

Ovaj proces je poznat kao densification rutting. Razlikuje se od kolotraga s posmičnim strujanjem, u kojem se asfaltna smjesa pomiče bočno pod pritiskom. Oba mehanizma mogu se pojaviti zajedno, ali njihovi uzroci i lijekovi nisu nužno isti. Kolnik koji se nastavlja zgušnjavati može zahtijevati bolje zbijanje konstrukcije, dok smjesa koja se lomi unatoč odgovarajućoj gustoći može zahtijevati detaljniji pregled strukture agregata, sadržaja veziva i stabilnosti na visokim temperaturama.

Razlika je važna tijekom istrage kvara. Ako su se staze kotača ustalile i gustoća polja je znatno ispod specificiranog cilja, potrebno je pregledati građevinske zapise i mjerenja jezgre prije promjene dizajna smjese. Ako je gustoća prihvatljiva, ali se površina i dalje deformira pod prometom, istraživanje treba proširiti na stabilnost smjese i temeljnu konstrukciju kolnika.

Zašto zračne šupljine utječu na deformaciju kolnika

Zračne šupljine su prostori između čestica agregata i veziva u zbijenoj asfaltnoj smjesi. Oni utječu na gustoću, propusnost, trajnost i način na koji smjesa reagira na promet. Prekomjerne zračne šupljine mogu ukazivati ​​na nedovoljnu zbijenost, iako tumačenje ovisi o dizajnu mješavine i korištenoj metodi ispitivanja.

Kada je smjesa neadekvatno konsolidirana, čestice agregata mogu imati manje učinkovitih kontakata od predviđenog. Ponavljani promet može prerasporediti te čestice, smanjujući volumen šupljina i uzrokujući trajno smanjenje debljine kolnika. Ako voda ulazi kroz međusobno povezane šupljine, također može pridonijeti propadanju uzrokovanom vlagom, ovisno o materijalima i uvjetima odvodnje.

Međutim, odnos između zračnih šupljina i performansi nije samo "niže je uvijek bolje". Prekomjerno zbijanje može gurnuti zračne šupljine ispod projektiranog raspona, potencijalno potičući ispiranje ili krvarenje kada se vezivo pomakne prema površini. Cilj je postići konstantnu specificiranu gustoću bez pretjeranog zbijanja smjese.

Zašto su temperatura i vrijeme zbijanja važni

Prozor za zbijanje se zatvara kako se asfalt hladi

Temperatura asfaltne mješavine snažno utječe na obradivost i zbijenost. Na višim temperaturama unutar odobrenog raspona za popločavanje, viskoznost veziva općenito je niža i čestice agregata mogu se lakše preurediti pod djelovanjem valjka. Kako se smjesa hladi, povećava se otpornost na deformaciju i postizanje ciljane gustoće postaje teže.

To znači da je zbijanje vremenski osjetljiva građevinska operacija. Kašnjenja između isporuke, postavljanja i valjanja mogu smanjiti vrijeme dostupno za postizanje potrebne gustoće. Mala dizanja, hladno vrijeme, jak vjetar, zasjenjena područja i velike udaljenosti mogu ubrzati gubitak topline. Tim za popločavanje koji slijedi isti obrazac valjanja u svim uvjetima može stoga postići nedosljedne rezultate u jednom projektu.

Ispravan odgovor nije primijeniti jednu univerzalnu temperaturu zbijanja za svaku smjesu. Izvođači bi trebali slijediti odobrene zahtjeve za mješavinom poslova, preporuke za vezivo, specifikaciju projekta i uvjete na gradilištu. Mjerenja temperature treba provoditi na reprezentativnim mjestima, uključujući pražnjenje kamiona, iza finišera i tijekom slijeda kotrljanja gdje to zahtijeva plan kontrole kvalitete.

Prekasno valjanje može ostaviti gustoću trajno ispod cilja

Kada se smjesa ohladi iznad svog efektivnog prozora zbijanja, dodatni prolazi valjkom mogu dati malo poboljšanja i ponekad mogu oštetiti prostirku ili agregat. Praktično rješenje je uskladiti stope isporuke, brzinu popločavanja, dostupnost valjaka i debljinu dizanja prije početka proizvodnje.

Na primjer, ako finišer napreduje brže nego što raspoloživi valjci mogu zbiti prostirku, početno valjanje kvara može zaostati za popločavanjem. Dok valjak dosegne dio, smjesa je možda izgubila previše topline. Suprotno tome, ako kamioni stižu neredovito, popločavanje stop-start može stvoriti područja s različitom poviješću hlađenja i nedosljednom gustoćom.

Korisna procedura na lokaciji je bilježenje temperature i gustoće mješavine po lokaciji umjesto oslanjanja isključivo na prosjek za cijeli projekt. Kada se rezultati niske gustoće opetovano pojavljuju u blizini spojeva, rubova ili područja gdje se finišer zaustavio, tim bi trebao istražiti jesu li te lokacije dobile odgovarajuće kotrljanje dok je smjesa ostala obradiva.

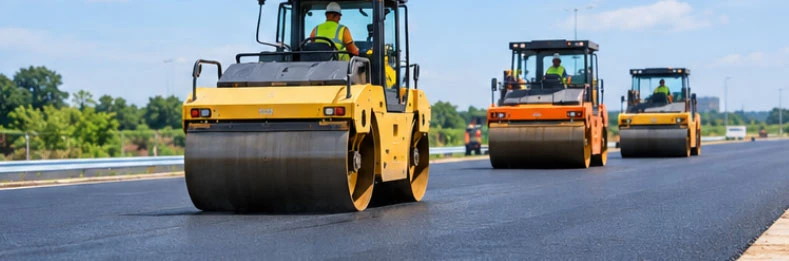

Učinkovito zbijanje ovisi o vremenu, kao i o sili valjka. Usklađene operacije popločavanja i valjanja pomažu u održavanju konzistentne gustoće prije nego se smjesa ohladi.

Kako obrasci valjanja i građevinske prakse utječu na gustoću

Prolazi valjaka moraju biti planirani i provjereni

Broj prolaza valjkom potrebnih za postizanje ciljane gustoće ovisi o smjesi, debljini dizanja, vrsti valjka, radnoj brzini, postavkama vibracija i temperaturi. Ne postoji jedinstveni broj prolaza koji jamči prihvatljivo zbijanje na svakom projektu.

Premalo prolaza može ostaviti podlogu nedovoljno zbijenom. Pretjerano ili loše kontrolirano kotrljanje može uzrokovati lomljenje agregata, provjeru površine, bočno pomicanje ili druge nedostatke, ovisno o smjesi i postavkama opreme. Cilj je uspostaviti uzorak valjanja koji dosljedno postiže specificiranu gustoću bez oštećenja prostirke.

Probni dio može pomoći timu da usporedi gustoću nakon različitih faza valjanja i utvrdi je li odabrani postupak učinkovit. Ispitivanje treba odražavati stvarne uvjete proizvodnje, uključujući namjeravanu smjesu, debljinu popločavanja, valjke i približne vremenske prilike. Nakon što se uspostavi učinkovit obrazac, promjene u temperaturi smjese, debljini sloja ili opremi trebale bi pokrenuti pregled, a ne automatski nastavak izvornog postupka.

Spojevi i rubovi kolnika zahtijevaju posebnu pozornost

Uzdužni spojevi česta su mjesta niske gustoće jer se područje spojeva može brže ohladiti i možda neće dobiti isto ograničenje kao središnja prostirka. Ako je fuga slabo zbijena, voda može lakše ući i rub se može pokvariti tijekom ponovljenog prometa. Rezultirajuća šteta može se zamijeniti za problem koji se odnosi na cijelu mješavinu čak i kada je glavna slabost lokalizirana kvaliteta gradnje.

Redoslijed valjanja stoga treba uzeti u obzir geometriju spoja, temperaturu susjedne prostirke i sposobnost opreme da učinkovito sabije spoj. Isti princip vrijedi za rubove kolnika, uska područja u blizini građevina i dijelove gdje je pristup valjcima ograničen. Ova područja treba identificirati unaprijed i uključiti u plan inspekcije.

Debljina podizanja i postavke valjka moraju odgovarati smjesi

Debljina dizanja utječe na zadržavanje topline i sposobnost valjka da zbije punu dubinu sloja. Sloj koji je pretanak za veličinu agregata ili metodu izrade može se brzo ohladiti i teško ga je jednolično zbiti. Deblji sloj može dulje zadržati toplinu, ali je i dalje potreban odgovarajući postupak valjanja kako bi se postigla jednolika gustoća kroz cijelo podizanje.

Postavke vibracija, brzinu valjka, amplitudu i frekvenciju treba odabrati prema uputama proizvođača opreme i zahtjevima projekta. Prevelika brzina može smanjiti učinkovitost zbijanja, dok neodgovarajuće vibracije mogu oštetiti agregat ili destabilizirati smjesu. Operateri bi trebali koristiti odobreni uzorak kotrljanja i potvrditi izvedbu putem mjerenja na terenu, a ne ocjenjivati ​​gustoću samo na temelju izgleda površine.

Kako provjeriti kvalitetu zbijanja asfalta na terenu

Usporedite gustoću polja s ispravnom referentnom vrijednošću

Rezultati gustoće polja imaju smisla samo ako je referentna metoda odgovarajuća i dosljedno primijenjena. Ovisno o specifikaciji projekta, prihvaćanje se može temeljiti na maksimalnoj teoretskoj specifičnoj težini, laboratorijski zbijenim uzorcima ili drugoj definiranoj referenci. Ovi pristupi nisu međusobno zamjenjivi, pa bi inženjeri trebali potvrditi zahtijevani izračun i postupak prihvaćanja prije tumačenja rezultata.

Izvješće o kontroli kvalitete treba identificirati mjesto ispitivanja, vrijeme uzorkovanja, vrstu smjese, podizanje, izmjerenu gustoću, referentnu vrijednost, izračunati postotak i zahtjev za prihvaćanje. Ove informacije omogućuju timu da razlikuje izolirana mjesta niske gustoće od sustavnog problema tijekom operacije popločavanja.

Potencijalno prekomjerno vezivo, vrlo niske zračne šupljine ili drugi problemi povezani sa smjesom

Koristite jezgre i zapise za istraživanje kvarova koji se ponavljaju

Kada neujednačena gustoća ili kolotrazi i dalje postoje, jezgre mogu pomoći u provjeri debljine i unutarnjeg stanja asfaltnog sloja. Mjerenja gustoće jezgre mogu se usporediti s relevantnom laboratorijskom ili teoretskom referencom, dok vizualni pregled može otkriti segregaciju, slabo vezivanje između slojeva ili razlike u strukturi smjese.

Niti jedno mjerenje ne treba smatrati potpunom dijagnozom. Rezultat niske gustoće može odražavati problem zbijanja, ali uzrok može uključivati ​​smjesu koja se prebrzo ohladila, neprikladnu debljinu dizanja ili nedosljednu proizvodnju. Slično tome, brazda na površini ne dokazuje automatski da je krivo loše zbijanje. Istraživanje bi trebalo kombinirati gustoću, temperaturu, podatke o konstrukciji i obrazac deformacije.

Laboratoriji mogu pregledati rasponOprema za ispitivanje asfalta dostupan za ispitivanje asfaltnog materijala i kontrolu kvalitete. Odgovarajući instrumenti ovise o specifikaciji projekta, metodi ispitivanja, zahtjevima uzorka i provjerava li laboratorij karakteristike veziva, agregata ili mješavine.

Podaci o gustoći polja postaju korisniji kada se povežu s temperaturom konstrukcije, lokacijom i evidencijom kotrljanja. Ovo pomaže razlikovati lokalizirani nedostatak zbijanja od šireg problema s učinkom mješavine.

Praktične preporuke za smanjenje kolotraga uzrokovanih zbijanjem

Uspostavite tekuću proceduru specifičnu za projekt

Prije početka pune proizvodnje, izvođači bi trebali potvrditi zahtjeve za mješavinom, ciljnu gustoću, debljinu dizanja, dostupne valjke i očekivane uvjete popločavanja. Probni dio može uspostaviti praktičan uzorak valjanja i utvrditi koliko brzo smjesa gubi sposobnost zbijanja. Procedura bi trebala dokumentirati redoslijed valjaka i radne postavke, s prilagodbama napravljenim samo kada su potkrijepljene dokazima s terena i projektnim zahtjevima.

Koordinirajte proizvodnju biljaka, dostavu i popločavanje

Pouzdan rezultat zbijanja počinje prije nego što valjak dosegne prostirku. Proizvodnja asfalta i otprema kamiona trebaju biti usklađeni s brzinom asfaltiranja tako da finišer može raditi dosljedno, a ekipa na kotačima može raditi unutar efektivnog prozora zbijanja. Neplanirana kašnjenja treba zabilježiti, posebno kada je prostirka ostavljena izložena tijekom hladnih ili vjetrovitih uvjeta.

Usmjerite inspekcije na mjesta visokog rizika

Posebnu pažnju zaslužuju spojevi, rubovi, uski dijelovi, područja oko objekata i mjesta gdje je popločenje prestalo. Ta se područja mogu brže ohladiti ili ih je teže jednolično zbiti. Plan inspekcije temeljen na lokaciji pomaže timu identificirati uzorke koji se ponavljaju umjesto oslanjanja na povremena mjerenja s lako dostupnih područja.

Odvojite probleme zbijanja od problema dizajna mješavine

Ako je gustoća stalno ispod navedenog cilja, istražite građevinske prakse prije revizije mješavine. Ako je tražena gustoća postignuta, ali se kolotrazi nastavljaju, ispitati otpornost mješavine na deformacije i stanje slojeva podloge kolnika. Promjena sadržaja veziva ili omjera agregata bez utvrđivanja uzroka može dovesti do novih problema, uključujući smanjenu trajnost ili povećan rizik od pucanja.

Kada kupujete opremu za ispitivanje, provjerite njezin raspon mjerenja, zahtjeve za kalibraciju, primjenjive metode ispitivanja i dokumentaciju. Za instrumente namijenjene europskom tržištu provjerite je li proizvod obuhvaćen zakonodavstvom koje zahtijeva oznaku CE i konzultirajte se sSlužbene smjernice Europske komisije za označavanje CE. CE oznaka je oznaka sukladnosti za primjenjive zahtjeve, a ne univerzalna potvrda kvalitete proizvoda.

Sažetak i preporuke

Loše zbijanje povećava rizik od kolotraga jer se neadekvatno konsolidirani asfaltni sloj može nastaviti zgušnjavati pod prometom, dok prekomjerne zračne šupljine također mogu učiniti kolnik osjetljivijim na prodor vode i propadanje. Na rizik utječu temperatura smjese, debljina dizanja, redoslijed valjanja, konstrukcija spojeva i dosljednost rada na terenu.

Najučinkovitiji pristup je uspostaviti postupak valjanja specifičan za projekt, održavati potreban prozor zbijanja, provjeriti gustoću u odnosu na točnu referencu i zabilježiti rezultate po lokaciji. Kada se pojave kolotrazi, inženjeri bi trebali kombinirati mjerenja gustoće s podacima o temperaturi, jezgrama i informacijama o smjesi prije nego odluče je li uzrok loša zbijenost konstrukcije, nestabilnost smjese ili deformacija u podlozi.

Za više informacija o proizvodu, tehničkim specifikacijama ili stručnim savjetovanjem o našoj naprednoj opremi za ispitivanje asfalta, molimo kontaktirajte naš stručni tim još danas naZhuozhou Tianpeng.

Često postavljana pitanja (FAQ)

1. Zašto loše zbijanje uzrokuje kolotrage asfalta?

Loše zbijanje ostavlja asfaltnu smjesu manje konsolidiranom od predviđene. Pod opetovanim opterećenjem kotača, čestice agregata mogu se prerasporediti i smjesa se može nastaviti zgušnjavati, stvarajući trajna udubljenja duž staza kotača.

2. Znači li veća gustoća asfalta uvijek bolje performanse kolnika?

Ne. Gustoća mora zadovoljiti navedeni ciljani raspon. Nedovoljna gustoća može povećati zgušnjavanje i propusnost nakon izgradnje, dok prekomjerno zbijanje može doprinijeti vrlo malim zračnim šupljinama, krvarenju ili drugim problemima povezanim s mješavinom.

3. Zašto je važna temperatura asfalta tijekom zbijanja?

Kako se asfalt hladi, postaje ga teže zbijati. Ako valjanje započne prekasno ili smjesa prebrzo gubi toplinu, potrebna gustoća se možda neće moći postići čak i ako je uzorak valjka inače prikladan.

4. Koja područja novoasfaltirane ceste najvjerojatnije imaju problema sa zbijanjem?

Uzdužne spojeve, rubove kolnika, uske površine oko građevina i mjesta zahvaćena prekidima popločavanja može biti teže jednolično zbiti. Ove bi lokacije trebale podvrgnuti usredotočenoj inspekciji i provjerama gustoće.

5. Ako cesta razvije kolotrage unatoč ispunjavanju uvjeta gustoće, što bi inženjeri trebali istražiti?

Oni bi trebali istražiti stabilnost smjese, strukturu agregata, sadržaj veziva, temperaturu kolnika i stanje temeljnih slojeva. Sama prihvatljiva gustoća ne isključuje stvaranje kolotraga uzrokovano posmičnom deformacijom ili strukturnom slabošću.
